Pic Bois : Maquettes de turbines réalisées pour l’unité de production hydraulique des Alpes
Afin de présenter aisément son travail lors d’animations pédagogiques auprès des écoles et du grand public, l’unité de production hydraulique des Alpes à Grenoble a fait appel à PIC BOIS pour réaliser des maquettes transportables et manipulables de turbines utilisées dans les centrales hydrauliques (roues Pelton, Kaplan et Francis).

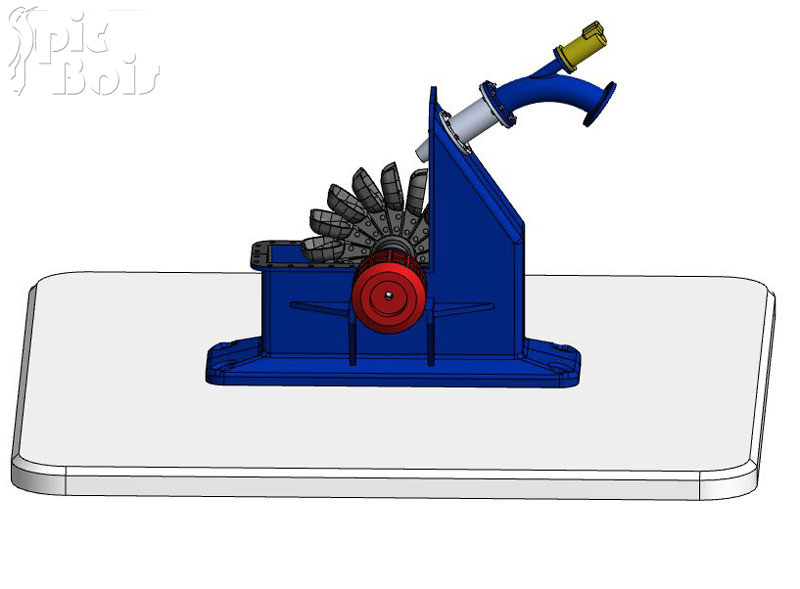

Maquette de roue Pelton modélisée en 3D sur ordinateur © Pic Bois
A partir de photos et d’éléments techniques, le bureau d’études de PIC BOIS, en concertation avec le client, a défini les matériaux à utiliser, les dimensions précises et les couleurs avant de modéliser en 3D sur ordinateur les trois turbines dans leur environnement. Toutes les pièces sont simulées séparément avant d’être assemblées afin de prévisualiser tous les mécanismes considérés.
Chaque élément est ensuite réalisé en plastique au moyen d’une imprimante 3D, puis est peint.
Comprendre le fonctionnement d’une roue hydraulique devient ainsi un jeu d’enfant. Le public n’a plus qu’à actionner les molettes, faire tourner les pales ou régler les lames directionnelles.

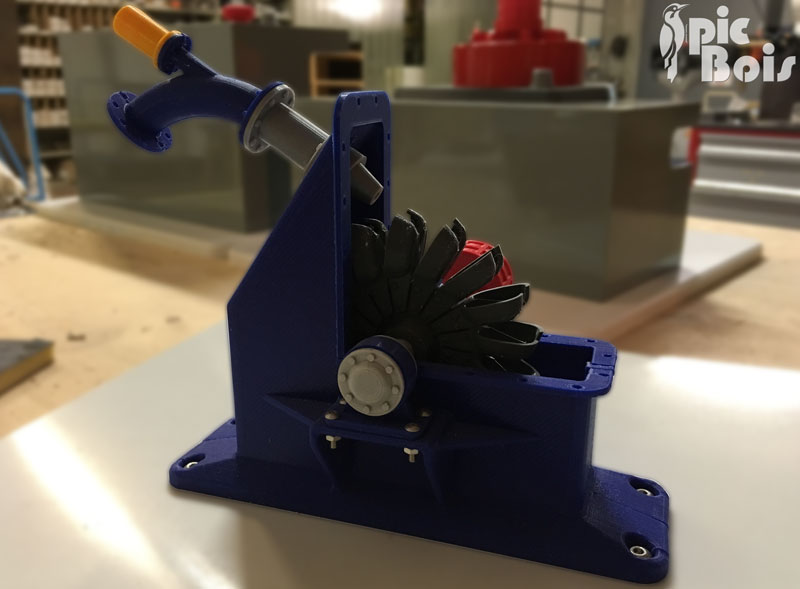

Maquette de roue Pelton : en faisant tourner le bouton rouge, on peut simuler l’action de l’eau sur les augets
© Pic Bois

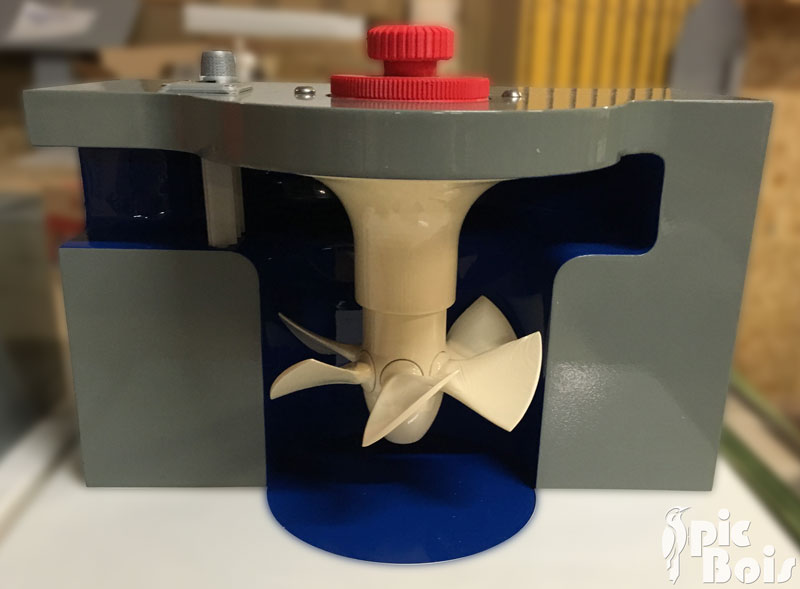

Maquette de roue Kaplan : en actionnant les boutons, il est possible de faire tourner la roue et d’orienter les pales et les lames directionnelles.
© Pic Bois
Maître d’ouvrage : Unité de production des Alpes
